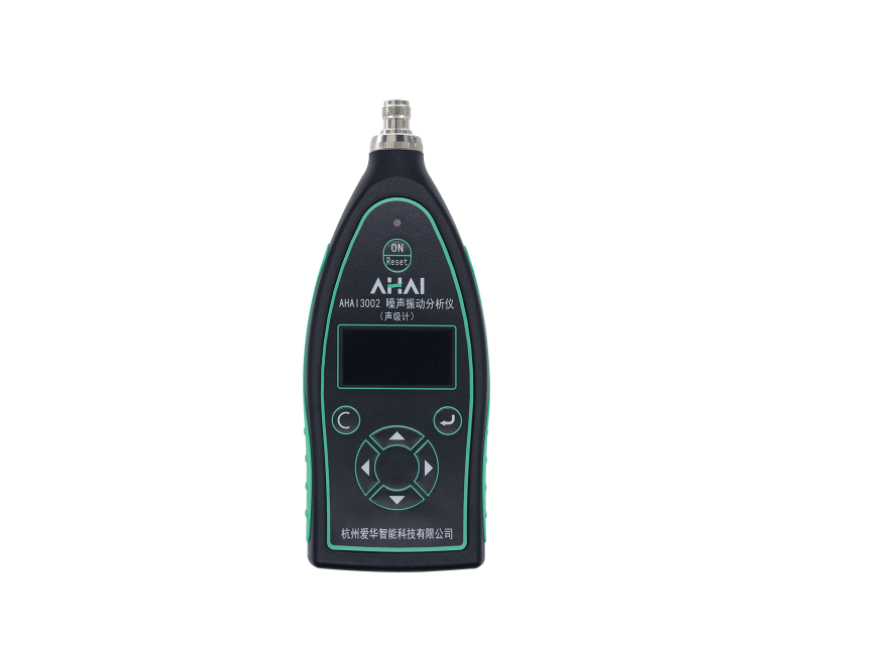

AHAI3002-2C噪声振动分析仪

AHAI3002-2C噪声振动分析仪

AHAI3002噪声振动分析仪配上带有符合IEEE1451.4标准的振动传感器后,可以对振动加速度、速度、位移的峰值、峰峰值、有效值,振动频率同时进行测量。可用于电机、泵、风机、家用电器、压缩机、烟机、发电机、齿轮箱等各类机械设备的出厂检验、状态监测和故障诊断,也可用于工作场所物理因素(手传振动)的测量。 也可配上传声器时是一款手持式噪声分析仪器。可同时测量噪声总值、统计、频谱、声暴露。测量结果可以保存在仪器内部,也可以实时通过蓝牙、RS485/RS232接口上传到计算机、前端服务器或云服务器上。广泛应用于设备噪声、环境噪声等领域的测量。

详情

AHAI3002-2C噪声振动分析仪


可噪声、振动测量自动切换
采用采数字信号处理技术
多测量指标实时同步计算
流线型外形手感舒适




振动部分

频率范围

采样频率

加速度档

速度档

位移档

8 kHz

10 Hz~2.5 kHz

10 Hz~1.25 kHz

10 Hz~800 Hz

32 kHz

32 Hz~13 kHz

32 Hz~5.0 kHz

32 Hz~2.0 kHz

测量范围

当用户所配加速度计的灵敏度不同时,测量范围随之不同;
      测量范围以灵敏度为3 mV/m·S-2,频率为80 Hz为参考:

采样频率

加速度峰值

(RMS*√2,m/s2

速度有效值
(mm/s)
位移峰峰值
(RMS*2√2,mm)

8 kHz

0.03~1400

0.1~2000

0.03~12

32 kHz

0.03~1400

0.1~2000

0.002~12

 主要测量指标

Apeak',a_rms,a_p-p,vpeak,v_rms,v_p-p,dpeak,d_rms,d_p-p,Vla,T,a_max,v_max,d_max,Vla_max,a_min,v_min,d_min,VLa_min,频率指示。

截止频率

8kHz采样频率:
二阶高通滤波器:3.2Hz、10Hz、31.6Hz和关闭可选
二阶低通滤波器:3.16kHz、1kHz、316Hz和关闭可选
32kHz采样频率:
二阶高通滤波器:12.6Hz、40Hz、126Hz和关闭可选
二阶低通滤波器:13kHz、4kHz、1264Hz和关闭可选

记录功能

(选配)

采样间隔1秒到600秒可设置

存贮

4 MB Flash RAM

存贮组数

——基本分析功能:680组
——全功能:220组

输出接口

RS232/RS485、直流信号、交流信号

显示

1.5寸128×64点阵OLED屏

功耗

(基本功能)

<80 mA/5 V

电源

7号  AAA 碱性电池:6.0V/1000 mAh
外接电源:5V/2A,USB-Type-C_16口或DB9座接入

外形尺寸

172×69×26mm

使用条件

——气       温:-10 ℃~50 ℃
——相对湿度:25 %~90 %
——气       压:65 kPa~108 kPa

数据记录

(选配)

记录内容:关闭或Type1~Type6
Type1:ap,vrms,dp_p,3
Type2:arms、vrms、drms,3
Type3:VLwh,VLa,2
Type4:1/3OCT下的加速度有效值
Type5:a,v,d的有效值、峰值和峰峰值效值
Type6:a,v,d的有效值、峰值、峰峰值和1/3OCT下的加速度短时有效值

记录间隔:1 s~600 s可选

1/3OCT频谱分析功能

(选配)

——符合 GB/T 3241-2010
——滤波器类型:并行(实时)倍频程,以10为底,G=103/10
——滤波器中心频率
32 kHz采样频率:16 Hz、20 Hz、25 Hz、31.5 Hz、40 Hz、50 Hz、63 Hz、80 Hz、100 Hz、125 Hz、160 Hz、200 Hz、250 Hz、315 Hz、400 Hz、500 Hz、630 Hz、800 Hz、1k Hz、1.25k Hz、1.6k Hz、2kHz、2.5k Hz、3.15kHz、4kHz、5kHz、6.3kHz、8kHz、10kHz

——实时分析:同时完成所有中心频率。
——主要测量指标:频带加速度1秒值(L1s)、频带加速度最大值(Max)、频带加速度最小值(Min)、频带加速度等效值(Leq,T)

手传振动测量

(选配)

——测量范围:80~180 dB (注:以10-6m/ S2为参考0 dB)

——频率范围(参考点:80 Hz,10m/s2 ):

8~1000 Hz  ± 1 dB

5~1600 Hz  ± 2 dB

——主要测量指:awh,4h、VLwh,T、VLwh_max、VLwh_min



噪声部分

传声器

1级:AHAI5225型预极化测试电容传声器

2级:AHAI5221型预极化测试电容传声器



测量范围

25 dB(A)~141 dB(A);35 dB(C)~141 dB(C);50 dB(Z)~141 dB(Z) ;

其他频率线性范围:

31.5 Hz:26 dB(A)~101 dB(A);12.5 kHz:25 dB(A)~136 dB(A)。

注1:标配灵敏度-35.0dB,测量范围随灵敏度级变化。

注2:未注明级别时,表示适用于所有级别,下同。

频率范围

1级:10 Hz~20 kHz

2级:20Hz~12.5 kHz

频率计权

并行A、C、Z计权

时间计权

并行F(快),S(慢),I(脉冲)

基本功能

Lp、Leq,t、Leq,T、Lmax、Lmin、Lpeak、SEL等

准确度

1级:符合 GB/T 3785.1-2010/IEC 61672-1:2013  1级。

符合 GB/T 3241-2010/IEC 61260-1:2014  1级

2级:符合 GB/T 3785.1-2010/IEC 61672-1:2013  2级

符合 GB/T 3241-2010/IEC 61260-1:2014  2级

个人声暴露计准确度:符合GB/T 15952-2010 / IEC 61250:2002

数据存贮

4 MB Flash RAM

存贮组数

(基本分析功能)

512组

其它存贮

8组参数模板,128个测点名,64次校准记录

测量时间

1 s到24 h

日历时钟

每月误差小于1分钟

数据接口

RS232/RS485、直流信号、交流信号

显示

1.5寸128×64点阵OLED屏

功耗

(基本功能)

<80 mA/5 V

电源

4节AAA碱性电池:连续工作约10 h;

外接电源及接口:5V/1A,USB Type-C口或DB9座接入

主机尺寸

172×69×26 mm

使用条件

—— 气    温:-10 ℃~50 ℃。

—— 相对湿度:25 %~90 %。

—— 气    压:65 kPa~108 kPa

统计分析模块

(选配)

—— 模块数量:2。

—— 统计0:单次。

—— 统计1:单次或24h可选。

—— 单次统计分析指标:LXYN、SD。

—— 24h模式分析指标:LXeq,T、LXYmax、LXYmin、LN、SD、Ld、Ln、Ldn。

注:X为频率计权A、C、Z;Y为时间计权F、S、I,N为1-99之间的整数,每个统计分析模块可以任取其中的5个。

个人声暴露计模块(选配)

—— 模块数量:2

—— 测量内容:E、Lex,8h、TWA、LAVG、DOSE,Kurt.

—— 交换率:3、4、5、6可选

—— 门限:40 dB~90 dB可选

—— 限值:70 dB~90 dB可选

数据记录

(选配)

记录内容:关闭或Type1~Type5

Type1:“LAFi,LAeqt ,2”

Type2:“Linst(ALL),9”

Type3:“Linst&Leqt,12”

Type4:

              1级:  ——1/1 OCT:“LAF,LAeqt,1/1,13”

                         ——1/3 OCT:“LAF,LAeqt,1/3,32”

              2级:  ——1/1 OCT:“LAF,LAeqt,1/1,11”

                         ——1/3 OCT:“LAF,LAeqt,1/3,30”

Type5:

              1级:  ——1/1 OCT:“LAF,LAeqt,1/1,20”

                         ——1/3 OCT:“LALL,1/3OCT,39”

              2级:  ——1/1 OCT:“LAF,LAeqt,1/1,18”

                         ——1/3 OCT:“LALL,1/3OCT,37”

Type6:“DOSItmin,7”

记录间隔:

              —— Type2,Type5:0.01 s~6.00 s可选

              —— Type1,Type3,Type4:0.2 s~60.0 s可选

1/1 OCT频谱分析功能

(选配)

——滤波器类型:并行(实时)倍频程,以10为底,G=103/10。

——滤波器中心频率:

1级:16 Hz、31.5 Hz、63 Hz、125 Hz、250 Hz、 500 Hz、1 kHz、2 kHz、4 kHz、8 kHz、16 kHz。

2级:31.5 Hz、63 Hz、125 Hz、250 Hz、500 Hz、1 kHz、2 kHz、4 kHz、8 kHz。

——时间计权:F(快计权)、S(慢计权)。

——实时分析:同时完成所有中心频率及A、C、Z计权。

——主要测量指标:频带瞬时声压级(Lp)、频带最大声压级(Max)、频带最小声压级(Min)、频带等效连续声压级(Leq,T)。



注:也可选配1/3 OCT频谱分析功能,且1/1 OCT和1/3 OCT只能选其中一种。

名称

功能

序号

型号

简称

噪声精度

瞬时声级

积分声级

统计声级

噪声1/OCT

振动瞬时

振动积分

手传振动

振动1/3OCT

串口输出

存储功能

1

AHAI3002-2A

基本型

2级

















2

积分型

2级













3

统计型

2级











4

AHAI3002-1A

基本型

1级

















5

低声压型

1级

















6

积分型

1级













7

统计型

1级











8

AHAI3002-2V

基本型





















9

基本带

传输型



















10

积分型















11

手传振动型













12

频谱分析型











13

AHAI3002-2AV

物理因素型

2级







14

物理因素

频谱型

2级





注:1.噪声部分全系标配A、C、Z频率计权,F、S、I时间计权,振动部分全系标准加速度、速度、位移、频率测量功能.可按用户需求进行功能定制,详情请来电垂询
